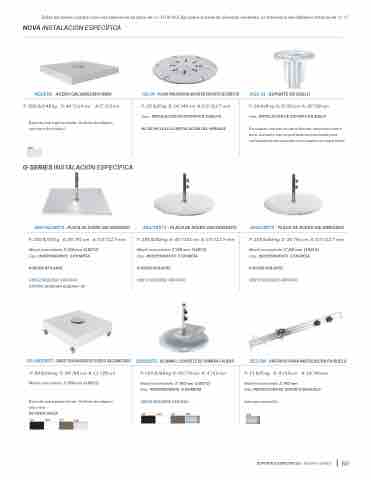

Page 61 - Frankford 2021-22

Todas las bases cuentan con una tolerancia de peso de +/- 10 lb (4.5 kg) sobre la base de diversas variables. La tolerancia del diámetro total es de +/- 1”
NOVA INSTALACIÓN ESPECÍFICA
NGU550 - ACERO GALVANIZADO MÁX.
P: 550 lb/249 kg D: 45”/114 cm A: 5”/13 cm
Base de acero galvanizado - Relleno de adoquín, concreto (Incluidos)
MS
G-SERIES INSTALACIÓN ESPECÍFICA
36G-SQ/18ST2 - PLACA DE ACERO GALVANIZADO P: 200 lb/90 kg D: 36”/91 cm A: 0.5”/12.7 mm
Mástil acomodado: 2”/50 mm (18ST2) Uso: INDEPENDIENTE O EN MESA
PUEDEN APILARSE
18ST2 REQUIERE VÁSTAGO OPCIÓN: AGREGAR RUEDAS +W
GSU-480/18ST2 - BASE CON RUEDAS DE ACERO GALVANIZADO P: 80 lb/36 kg D: 34”/86 cm A: 11”/28 cm
Mástil acomodado: 2”/50 mm (18ST2)
Base de acero galvanizado - Relleno de adoquín, concreto
SE ENVÍA VACÍA
BK WH BZ MS
NGU-DP - PLACA PARA INSTALACIÓN EN SUPERFICIE DIRECTA P: 20 lb/9 kg D: 16”/40 cm A: 0.5”/12.7 mm
Uso: INSTALACIÓN EN SUPERFICIE DIRECTA NO SE INCLUYE LA INSTALACIÓN DEL HERRAJE
NGU-IG - SOPORTE EN SUELO
P: 18 lb/8 kg D: 8”/20 cm A: 20”/50 cm
Uso: INSTALACIÓN DE SOPORTE EN SUELO
Se pueden instalar en tierra blanda, concreto o barro duro. Consulta con un profesional autorizado para instalaciones de soportes en el suelo o en superficies.
36G/18ST2 - PLACA DE ACERO GALVANIZADO P: 150 lb/68 kg D: 36”/91 cm A: 0.5”/12.7 mm
Mástil acomodado: 2”/50 mm (18ST2) Uso: INDEPENDIENTE O EN MESA
PUEDEN APILARSE
18ST2 REQUIERE VÁSTAGO
40G/18ST2 - PLACA DE ACERO GALVANIZADO P: 185 lb/83 kg D: 40”/101 cm A: 0.5”/12.7 mm
Mástil acomodado: 2”/50 mm (18ST2) Uso: INDEPENDIENTE O EN MESA
PUEDEN APILARSE
18ST2 REQUIERE VÁSTAGO
150A/18ST2 - ALUMINIO, CONCRETO DE PRIMERA CALIDAD P: 150 lb/68 kg D: 30”/76 cm A: 4”/10 cm
Mástil acomodado: 2”/50 mm (18ST2) Uso: INDEPENDIENTE O EN MESA
18ST2 REQUIERE VÁSTAGO BK WH BZ SM
BZ2-SM - VÁSTAGO PARA INSTALACIÓN EN SUELO P: 11 lb/5 kg D: 4”/10 cm A: 16”/40 cm
Mástil acomodado: 2”/50 mm
Uso: INSTALACIÓN DE SOPORTE EN SUELO
Vástago removible SM
SOPORTES ESPECÍFICOS - NOVA/G-SERIES 50
