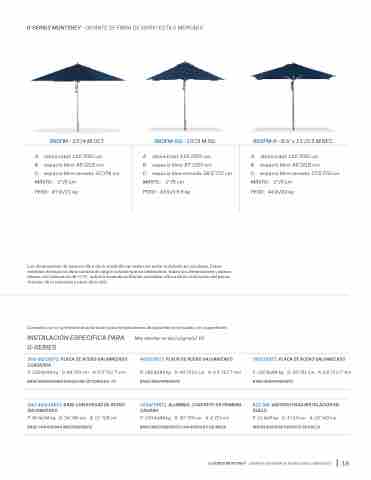

Page 29 - Frankford 2021-22

G-SERIES MONTEREY - GIGANTE DE FIBRA DE VIDRIO ESTILO MERCADO
880FM - 13’/4 M OCT.
A. altura total: 115”/292 cm
B. espacio libre: 85”/216 cm
C. espacio libre cerrada: 30”/76 cm
MÁSTIL: 2”/5 cm PESO: 47 lb/21 kg
883FM-SQ - 10’/3 M SQ. A. altura total: 115”/292 cm
B. espacio libre: 87”/220 cm
C. espacio libre cerrada: 28.5”/72 cm MÁSTIL: 2”/5 cm
PESO: 43 lb/19.5 kg
882FM-R - 8.5’ x 11’/3.5 M REC. A. altura total: 115”/292 cm
B. espacio libre: 86”/218 cm
C. espacio libre cerrada: 27.5”/70 cm MÁSTIL: 2”/5 cm
Las dimensiones de espacio libre de la sombrilla se miden sin estar instalada en una base. Estas medidas de espacio libre cambiarán según la base que se seleccione. Todas las dimensiones y pesos tienen una tolerancia de +/-5”, sobre la base de múltiples variables: altura de la colocación del perno, tirantez de la manivela y peso de la tela.
Consulta con un profesional autorizado para instalaciones de soportes en el suelo o en superficies.
PESO:
44 lb/20 kg
INSTALACIÓN ESPECÍFICA PARA G-SERIES
36G-SQ/18ST2 PLACA DE ACERO GALVANIZADO CUADRADA
P: 200 lb/90 kg D: 36”/91 cm A: 0.5”/12.7 mm
BASE INDEPENDIENTE/RUEDAS OPCIONALES +W
GSU-480/18ST2 BASE CON RUEDAS DE ACERO GALVANIZADO
P: 80 lb/36 kg D: 34”/86 cm A: 11”/28 cm
BASE CON RUEDAS INDEPENDIENTE
Más detalles en la(s) página(s) 50
40G/18ST2 PLACA DE ACERO GALVANIZADO
P: 185 lb/84 kg D: 40”/101 cm A: 0.5”/12.7 mm
BASE INDEPENDIENTE
150A/18ST2 ALUMINIO, CONCRETO DE PRIMERA CALIDAD
P: 150 lb/68 kg D: 30”/76 cm A: 4”/10 cm
BASE INDEPENDIENTE CON RUEDAS O DE MESA
36G/18ST2 PLACA DE ACERO GALVANIZADO
P: 150 lb/68 kg D: 36”/91 cm A: 0.5”/12.7 mm
BASE INDEPENDIENTE
BZ2-SM VÁSTAGO PARA INSTALACIÓN EN SUELO
P: 11 lb/5 kg D: 4”/10 cm A: 16”/40 cm
INSTALACIÓN DE SOPORTE EN SUELO
G-SERIES MONTEREY - GIGANTE DE FIBRA DE VIDRIO ESTILO MERCADO 18
