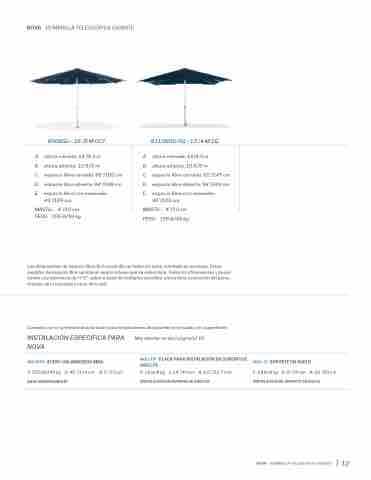

NOVA - SOMBRILLA TELESCÓPICA GIGANTE
896NGU - 16’/5 M OCT.
A. altura cerrada: 14’/4.3 m
B. altura abierta: 10.5’/3 m
C. espacio libre cerrada: 66”/182 cm
D. espacio libre abierta: 98”/248 cm
E. espacio libre con manivela: 43”/109 cm
MÁSTIL: 4”/10 cm PESO: 205 lb/93 kg
8110NGU-SQ - 13’/4 M SQ.
A. altura cerrada: 14’/4.3 m
B. altura abierta: 10.5’/3 m
C. espacio libre cerrada: 52”/147 cm
D. espacio libre abierta: 96”/243 cm
E. espacio libre con manivela: 43”/109 cm
MÁSTIL: 4”/10 cm PESO: 195 lb/88 kg
Las dimensiones de espacio libre de la sombrilla se miden sin estar instalada en una base. Estas medidas de espacio libre cambiarán según la base que se seleccione. Todas las dimensiones y pesos tienen una tolerancia de +/-5”, sobre la base de múltiples variables: altura de la colocación del perno, tirantez de la manivela y peso de la tela.
Consulta con un profesional autorizado para instalaciones de soportes en el suelo o en superficies.
INSTALACIÓN ESPECÍFICA PARA NOVA
NGU550 ACERO GALVANIZADO MÁX.
P: 550 lb/249 kg D: 45”/114 cm A: 5”/13 cm
BASE INDEPENDIENTE
Más detalles en la(s) página(s) 50
NGU-DP PLACA PARA INSTALACIÓN EN SUPERFICIE DIRECTA
P: 20 lb/9 kg D 16”/40 cm A: 0.5”/12.7 mm
INSTALACIÓN EN SUPERFICIE DIRECTA
NGU-IG SOPORTE EN SUELO
P: 18 lb/8 kg D: 8”/20 cm A: 20”/50 cm INSTALACIÓN DE SOPORTE EN SUELO
NOVA - SOMBRILLA TELESCÓPICA GIGANTE 12
