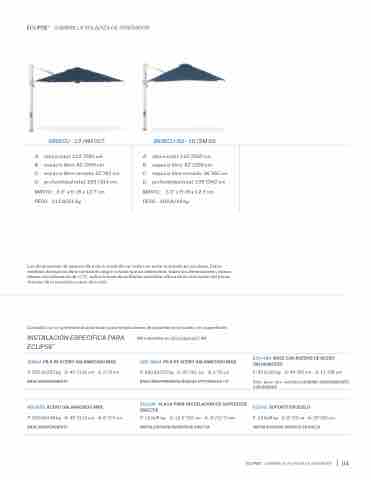

Page 15 - Frankford 2021-22

ECLIPSE® - SOMBRILLA VOLADIZA DE DISEÑADOR
880ECU - 13’/4M OCT.
A. altura total: 110”/280 cm
B. espacio libre: 82”/208 cm
C. espacio libre cerrada: 32”/81 cm
D. profundidad total: 163”/414 cm
MÁSTIL: 3.3” x 5”/8 x 12.7 cm PESO: 112 lb/51 kg
883ECU-SQ - 10’/3M SQ.
A. altura total: 110”/280 cm
B. espacio libre: 82”/208 cm
C. espacio libre cerrada: 26”/66 cm
D. profundidad total: 135”/342 cm
MÁSTIL: 3.3” x 5”/8 x 12.7 cm PESO: 108 lb/49 kg
Las dimensiones de espacio libre de la sombrilla se miden sin estar instalada en una base. Estas medidas de espacio libre cambiarán según la base que se seleccione. Todas las dimensiones y pesos tienen una tolerancia de +/-5”, sobre la base de múltiples variables: altura de la colocación del perno, tirantez de la manivela y peso de la tela.
Consulta con un profesional autorizado para instalaciones de soportes en el suelo o en superficies.
INSTALACIÓN ESPECÍFICA PARA ECLIPSE®
40Gx3 PILA DE ACERO GALVANIZADO MÁX. P: 555 lb/252 kg D: 40”/101 cm A: 2”/5 cm BASE INDEPENDIENTE
NGU550 ACERO GALVANIZADO MÁX.
P: 550 lb/249 kg D: 45”/114 cm A: 5”/13 cm BASE INDEPENDIENTE
Más detalles en la(s) página(s) 48
36G-SQx3 PILA DE ACERO GALVANIZADO MÁX. P: 600 lb/272 kg D: 36”/91 cm A: 2”/5 cm BASE INDEPENDIENTE/RUEDAS OPCIONALES +W
ECU-DP PLACA PARA INSTALACIÓN EN SUPERFICIE DIRECTA
P: 12 lb/5 kg D: 12.5”/32 cm A: .5”/12.7 mm
INSTALACIÓN EN SUPERFICIE DIRECTA
ECU-480 BASE CON RUEDAS DE ACERO GALVANIZADO
P: 80 lb/36 kg D: 34”/86 cm A: 11”/28 cm Solo para uso residencial/BASE INDEPENDIENTE
CON RUEDAS
ECU-IG SOPORTE EN SUELO
P: 18 lb/8 kg D: 8”/20 cm A: 20”/50 cm INSTALACIÓN DE SOPORTE EN SUELO
ECLIPSE® - SOMBRILLA VOLADIZA DE DISEÑADOR 04
